KCT8528H
5GHz 高功率 802.11ac 射频前端模组
产品介绍

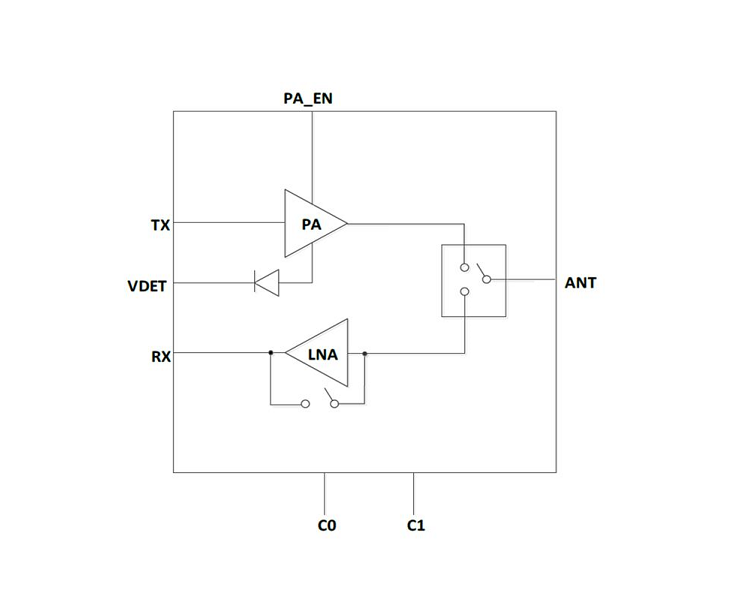

KCT8528H 是一款工作频段为 5.15-5.85GHz 的高集成射频前端模组。此产品集成了 IEEE 802.11 a/n/ac WLAN 系统所需的关键射频功能，如高效高线性功率放大器 (PA)、包含旁路滤波器 (BP) 的低噪声放大器 (LNA) 、LO抑制和谐波滤波器。并且内置直流电压功率检测等功能，是一款优秀的 Wi-Fi 5 射频前端器件
PA / LNA+BP / SW 全集成的 802.11ac 射频前端模组
完整的输入输出端匹配方案
内置直流电压功率检测
所有引脚通过 ESD 静电防护标准
极简的外部电路匹配方案

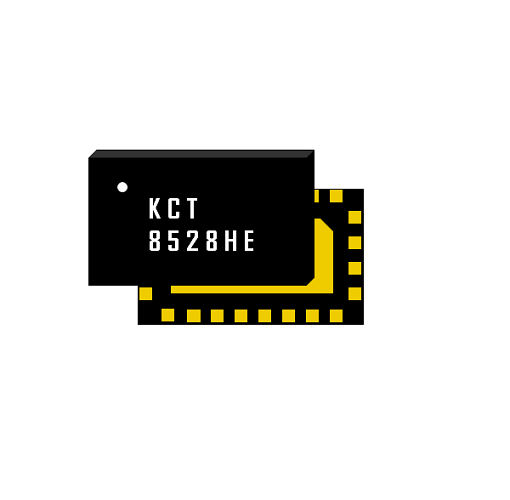

3mm*5mm 小封装
通过 ROHS 和 REACH 环保认证
产品规格
Integrated high performance 5GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 32dB at 5V
Receive gain: 16dB at 5V
Noise Figure: 1.7dB at 5V
Output power: +23.5dBm @ DEVM=-35dB, VHT80/MCS9, 5V
+25dBm @ DEVM=-30dB, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Minimal external components required
Small package: QFN 24-pin, 3×5×0.75mm
MSL3, 260 oC per JEDEC J-STD-020
ROHS and REACH Compliant
